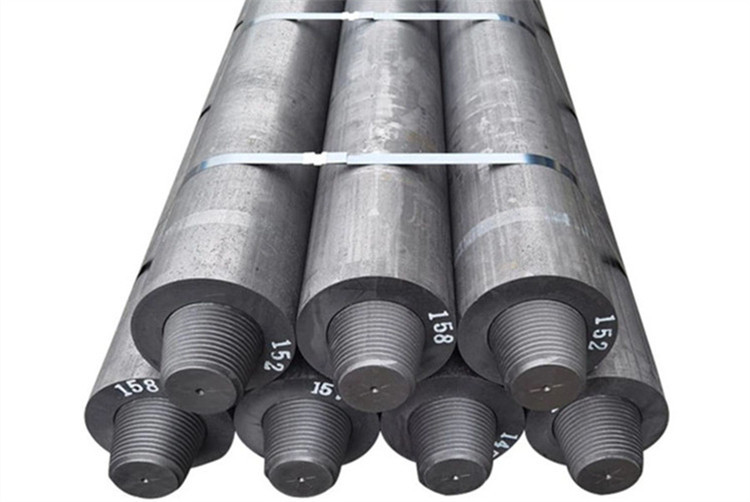

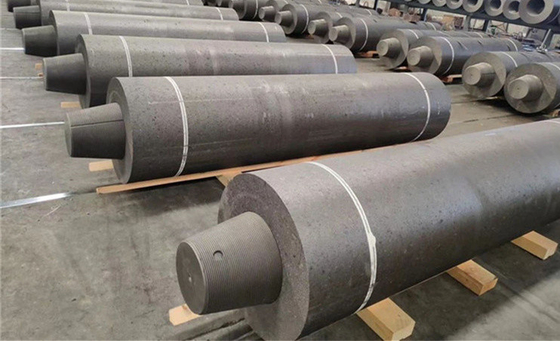

Electrodos de grafito HP de alto rendimiento de 400 mm a 800 mm para procesos metalúrgicos avanzados

Ampliación de imagen : Electrodos de grafito HP de alto rendimiento de 400 mm a 800 mm para procesos metalúrgicos avanzados

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	HUATAO
Certificación:	CE, ISO
Número de modelo:	Se aplicará el procedimiento siguiente:

Pago y Envío Términos:

Cantidad de orden mínima:	20 toneladas
Precio:	1450-3000 USD/ ton
Detalles de empaquetado:	Paleta de madera
Tiempo de entrega:	15 a 30 días
Condiciones de pago:	T/T, Western Union, MoneyGram, L/C
Capacidad de la fuente:	200tons por mes

Contacto

Descripción detallada del producto

Las materias primas:	Coque de aguja de primera calidad y brea de alquitrán de carbón de alta calidad	Densidad corriente:	Hasta 25 A/cm2 para aplicaciones de alta potencia
Contenido en cenizas:	≤ 0,25%, garantizando la pureza en la fusión	Coeficiente de expansión térmica:	Baja, minimizando las fracturas por estrés térmico
Fuerza mecánica:	Alta resistencia a la rotura durante el manejo y el uso	Resistencia eléctrica:	Bajo para una transmisión de corriente eficiente
Rango de diámetros:	400 mm - 800 mm, las longitudes personalizadas disponibles	Resistencia a la oxidación:	Revestidos con una capa especial de antioxidante
Resaltar:	Electrodo de grafito de 400 hp , Procesos metalúrgicos avanzados electrodo de grafito hp , Electrodo de grafito de alto rendimiento de 800 mm

Electrodos de grafito HP de alto rendimiento para procesos metalúrgicos avanzados- ¿ Qué?

Descripción paraElectrodos de grafito HP de alto rendimiento para procesos metalúrgicos avanzados:

Diseñados para una conductividad superior y una vida útil prolongada, nuestros electrodos de grafito HP optimizan las operaciones metalúrgicas, reduciendo el consumo y mejorando la eficiencia en los hornos eléctricos de alta potencia.

Los electrodos de grafito HP o electrodos de grafito de alta potencia son componentes esenciales para los modernos hornos de arco eléctrico de alta potencia en la fabricación de acero, la producción de aleaciones ferrosas,y otros procesos metalúrgicos exigentesEstos electrodos se fabrican utilizando coque de aguja cuidadosamente seleccionado y alquitrán de carbón de alta calidad, lo que garantiza propiedades físicas y eléctricas superiores.

Las materias primas avanzadas y el meticuloso proceso de fabricación dotan a los electrodos de grafito HP de un rendimiento excepcional.Su capacidad para soportar densidades de corriente de hasta 25A/cm2 los hace ideales para aplicaciones de alta potenciaEl contenido de cenizas ultrabajo de ≤ 0,25% reduce significativamente la introducción de impurezas durante la fusión,contribución a productos finales de mayor calidad- ¿ Por qué?

Una de las características clave es el bajo coeficiente de expansión térmica, que mitiga eficazmente la tensión térmica y reduce el riesgo de fracturas causadas por cambios rápidos de temperatura dentro del horno.Esto..., combinado con una alta resistencia mecánica, garantiza que los electrodos mantengan la integridad durante toda su vida útil, incluso en condiciones de funcionamiento rigurosas.

Para mejorar aún más la durabilidad, nuestros electrodos de grafito HP están recubiertos con una capa especial anti-oxidación.Este revestimiento prolonga significativamente la vida útil del electrodo al reducir las pérdidas de oxidación a altas temperaturasLa baja resistividad eléctrica de los electrodos facilita una transmisión eficiente de corriente.optimización de la utilización de energía y mejora de la eficiencia general del proceso- ¿ Por qué?

Durante la producción, cada electrodo se somete a estrictas medidas de control de calidad, desde la inspección de la materia prima hasta el mecanizado final.Las técnicas de fabricación de precisión aseguran dimensiones consistentes y tolerancias estrictas, lo que permite un montaje sin problemas y un rendimiento fiable en el horno.

En términos de aplicaciones, los electrodos de grafito HP se utilizan ampliamente en hornos de arco eléctrico de alta potencia para la fusión de chatarra de acero, producción de acero inoxidable y varias aleaciones ferrosas.Sus características de alto rendimiento las hacen indispensables para lograr una alta productividad y operaciones rentables en la metalurgia moderna..

- ¿ Qué?

Especificación paraElectrodos de grafito HP de alto rendimiento para procesos metalúrgicos avanzados:

Especificaciones físico-químicas del electrodo de grafito HP
Las partidas		Unidad	Diámetro (mm)
			200 a 300 mm	Típico Valor	350 a 400 mm	Típico Valor	Cubiertas y cubiertas	Típico Valor	550 a 700 mm	Típico Valor
			8-16 pulgadas		14-16 pulgadas		18-20 pulgadas		22-28 pulgadas
Específico Resistencia ≤	Eléctrodo	Se aplicará el método siguiente:	6.6	6.0	6.5	6.0	6.3	6.0	6.0	6.0
	El pezón		5.5	4.8	5.2	4.8	5.0	4.8	4.8	4.8
Envasado Resistencia ≥	Eléctrodo	MPa	10.0		10.5		10.5		10.5
	El pezón		16.0		18.0		18.0		18.0
El de Young. Modulo ≤	Eléctrodo	GPa	12.0		14.0		14.0		14.0
	El pezón		16.0		18.0		18.0		18.0
Densidad de volumen	Eléctrodo	G/cm3	1.68	1.72	1.70	1.72	1.72	1.72	1.72	1.72
	El pezón		1.72	1.80	1.75	1.80	1.76	1.80	1.80	1.80
(100°C a 600°C) CTE ≤	Eléctrodo	X10 -6/°C	2.4		2.2		2.2		2.2
	El pezón		2.2		1.63		1.6		1.6
Contenido de cenizas ≤		%	0.3		0.3		0.3		0.3
Nota: El contenido de cenizas es sólo para referencia.

Propiedades físicas y químicas del electrodo y del pezón
Punto de trabajo		Unidad	Diámetro nominal (mm)
			RP		HP		UHP
			300 ~ 450	500 ~ 800	350 ~ 500	550 ~ 700	Entre 350 y 500		550 ~ 750
							Garantizado	Típico	Garantizado	Típico

Resistencia específica LSR ≤	(E) Eléctrodo	M2*m	9 a 10 años.5	9 a 10 años.5	7.5	7.5	6.3	5.0 a 6.0	5.8	4.8 a 5.5
	(N) El pezón		8	8	6.3	6.3	5.3	3.8 a 4.5	4.3	3.5 a 4.1
Resistencia a la flexión ≥	(E) Eléctrodo	En el caso de las	7	6.5	10	8.5	10.5	11.0 a 13.0	10	10.0 a 13.0
	(N) El pezón		15	15	17	17	20	20.0 a 25.0	23	24.0 a 30.0
El de Young. Modulo ≤	(E) Eléctrodo	El promedio	9.3	9.3	14	14	14	8.0 a 12.0	14	7.0 a 10.0
	(N) El pezón		14	14	16	16	20	12.0 a 16.0	22	16.0 a 21.0
Densidad de volumen	(E) Eléctrodo	G/cm3	1.53	1.52	1.6	1.6	1.66	1.68 a uno.73	1.68	1.69 a uno.73
	(N) El pezón		1.7	1.7	1.72	1.72	1.75	1.76 a uno.82	1.78	1.79 a uno.84
(100°C a 600°C) CTE ≤	(E) Eléctrodo	10-6/°C	2.9	2.9	2.4	2.4	1.5	1.3 a uno.5	1.5	1.3 a uno.5
	(N) El pezón		2.8	2.8	2.2	2.2	1.4	1.0 a uno.3	1.3	1.0 a uno.3
Contenido de cenizas ≤		%	0.5	0.5	0.5	0.5	0.5	0.2 a 0.4	0.5	0.2 a 0.4

Tamaño y tolerancia del electrodo de rafita
Nombre		Eactroda Diarmetar		Duración del Eecros
Damar x longitud		El número máximo	El mínimo	El número máximo
pulgadas	En el caso de los	En el caso de los	En el caso de los	En el caso de los	En el caso de los
14 × 60	350×1500	357	352	1550	1400
14×72	350×1800			1875	1700
14×96	350 × 2400			2475	2275
16 × 60	400×1500	409	403	1550	1400
16 × 72	400×1800			1875	1700
16 × 96	400 × 2400			2475	2275
18 × 72	450×1800	460	454	1875	1700
18 × 96	450 × 2400			2475	2275
18 × 110	450 × 2700			2850	2550
20 × 72	500×1800	511	505	1875	1700
20 × 84	500×2100			2175	1975
20 × 96	500 × 2400			2475	2275
20 × 110	500 × 2700			2850	2550
22 × 84	550 × 2100	562	556	2175	1975
22 × 96	550 × 2400			2475	2275
24×84	600 × 2100	613	607	2175	1975
24×96	600 × 2400			2475	2275
24×110	600 × 2700			2850	2550
26 × 110	650 × 2700	663	657	2850	2550
28 × 110	700 × 2700	714	708	2850	2550

Capacidad de corriente de operación de electrodos de grafito sugerida
Diámetro nominal		Corriente de funcionamiento (amperios)
pulgadas	En el caso de los	Electrodo de grafito RP	Electrodo de grafito HP	Electrodo de grafito UHP
3	φ75	1300 a 2000	¿Qué quieres decir?	- ¿Qué quieres decir?
4	φ100	Entre 1800 y 3000	¿Qué quieres decir?	- ¿Qué quieres decir?
5	φ130	2800 a 4200	¿Qué quieres decir?	¿Qué quieres decir?

6	φ 150	Entre 4000 y 5000	- ¿Qué quieres decir?	- ¿Qué quieres decir?
8	φ200	4800 a 9000	Entre los 6000 y los 9000
10	φ250	Entre 8000 y 12000	9000-14000	8100 a 12200

12	φ300	11000 a 16000	14500 a 18500	15000 a 2000
14	φ350	15000 a 2000	19000 a 28000	20000 a 30000
16	φ400	20000 a 28000	23000 a 35000	25000 a 40000

18	φ450	24000 a 34000	30000-42000	32000 a 45000
20	φ 500	28000-42000	35000 a 50000	38000 a 55000
22	φ550	31000 a 45000	35000 a 55000	42000 a 66000

24	φ600	32000 a 46000	40000 a 62000	60000 a 90000
26	φ650	35000 a 48000	45000 a 72000	60000 a 90000
28	φ 700	39000 a 49000	48000 a 75000	70000 a 120000

Nota: En EAF, se sugiere reducir la corriente en un 10%; en LF, podría aumentarse en un 10%.

Dimensión de mecanizado del electrodo y el pezón
Unidad ((mm)
Aplicable	En pulgadas	Diámetro nominal	El pezón		D2	Conexión		Pintura del hilo
			Diámetro grande	Duración	Diámetro medio	Diámetro pequeño	Profundidad
RP/HP/UHP El grafito Eléctrodo	12	300	177.16	270.9	172.95	168.73	141.5	8.47
	14	350	215.9	304.8	211.69	207.47	158.4
	16	400	215.9	304.8	211.69	207.47	158.4
	16	400	241.3	338.7	237.09	232.87	175.3
	18	450	241.3	338.7	237.09	232.87	175.3
	18	450	273.05	355.6	268.84	264.62	183.8
	20	500	273.05	355.6	268.84	264.62	183.8
	20	500	298.45	372.6	294.24	290.02	192.2
	22	550	298.45	372.6	294.24	290.02	192.2
	12	300	177.8	215.9	174.64	171.48	114	6.35
	14	350	203.2	254	200.04	196.88	133
	16	400	222.25	304.8	219.09	215.93	158.4
	16	400	222.25	355.6	219.09	215.93	183.8
	18	450	241.3	304.8	238.14	234.98	158.4
	18	450	241.3	355.6	238.14	234.98	183.8
	20	500	269.88	355.6	266.72	263.56	183.8
	20	500	269.88	457.2	266.72	263.56	234.6
	22	550	298.45	355.6	295.29	292.13	183.8
	22	550	298.45	457.2	295.29	292.13	234.6
	24	600	317.5	355.6	314.34	311.18	183.8
	24	600	317.5	457.2	314.34	311.18	234.6
	26	650	355.6	457.2	352.44	349.28	234.6
	26	650	355.6	558.8	352.44	349.28	285.4
	28	700	374.65	457.2	371.49	368.33	234.6
	28	700	374.65	558.8	371.49	368.33	285.4
	30	750	406.4	584.6	403.24	400.08	260
	30	750	406.4	609.8	403.24	400.08	310.08
	32	800	431.8	635	428.64	425.48	323.5
