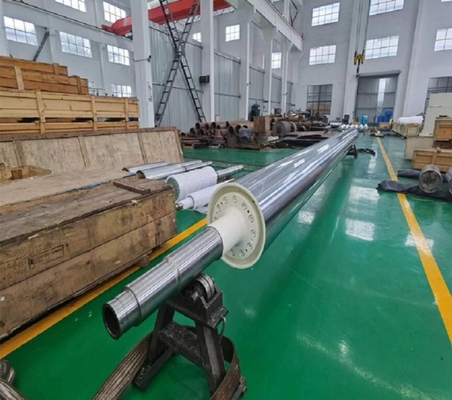

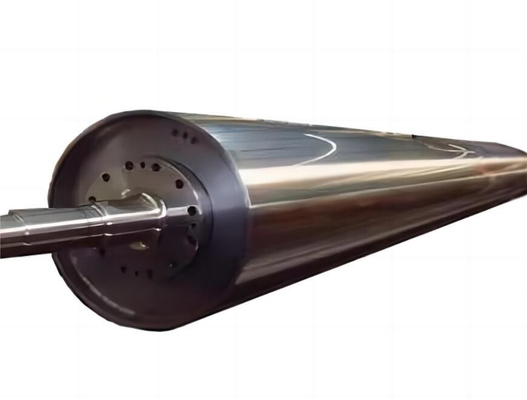

Rollo de enfriamiento de superficie de espejo para la línea de producción de películas BOPP y BOPET

Rollo de enfriamiento para la línea de producción de películas BOPP/BOPET

En la actualidad, la estructura interna del rodillo de transferencia de calor se divide en un ajuste de doble capa de flujo único y un ajuste de doble capa de flujo doble.El medio interno es agua o aceite de transferencia de calor.Las estructuras internas de estos dos tipos son diferentes, y los procesos de fabricación también son diferentes.

1. Estructura interna del rodillo de transferencia de calor de flujo único expandido: Este modelo de rodillo de refrigeración de transferencia de calor está compuesto por una cáscara exterior, una cáscara interior y un deflector en espiral en la cáscara interior.El agua o el aceite térmico circulan desde la tubería hacia la tubería térmica interna de flujo único, comenzando desde la otra pared lateral, eliminando así el calor para lograr el propósito de oxígeno.

2. Estructura interna de un rodillo conductor de calor de doble capa de doble flujo: este modelo de rodillo conductor de calor está compuesto por una cáscara exterior,un caparazón interior y un deflector en espiral en el caparazón interiorPor lo tanto, a diferencia de lo anterior, este rodillo conductor de calor adopta un doble flujo de doble capa.El agua o el aceite térmico circulan desde el conducto hasta el conducto de transferencia de calor a través del flujo internoSu doble eficiencia es alta, el proceso de producción es complejo y el costo es alto.

Parámetros del producto

Construcción de doble caparazón
Tubo interior y exterior de S355 (Q345B)
Sistema de flujo: canales entre el tubo interior y el tubo exterior separados por espirales de conducción soldadas
Construcción de disco/eje: Ejes y discos laterales encogidos y soldados de Q345B
Superficie de los rodillos: recubrimiento cromado, cerámico

Requisitos y tolerancias estáticos y dinámicos: forma cilíndrica ≤ 0,1 mm, fuera de redondez ≤ 0,1 mm, equilibrio dinámico G2.5
