Cinturón de dientes trapezoidales de aluminio anodizado de la serie L
La polea de cinturón de tiempo generalmente está hecha de acero 45 #, aleación de aluminio, hierro fundido, aluminio fundido, latón y otros materiales.Los agujeros interiores están disponibles en forma de redondoLos tratamientos de superficie incluyen la oxidación natural, el ennegrecimiento, la galvanización, la galvanización de color y el apagado de alta frecuencia.
Como mecanismo para transmitir la potencia de rotación generada por el motor, las poleas síncronas y las correas síncronas generalmente se utilizan ampliamente en el diseño.La transmisión y las funciones de transmisión se logran mediante el compromiso entre la polea de la cinta de tiempo y los dientes de la cinta de tiempo.
La polea de cinturón de tiempo con dientes trapezoidales es la más utilizada y se divide en varias series:
Las series MXL/XXL/XL/L/H/XH/XXH, las series T2.5/T5/T10/T20.
Parámetros técnicos:
|
El tipo
|
BW
|
Hg
|
Y+1,5°
|
rb
|
rt
|
2k
|
|
MXL
|
0.84 ± 0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
Las demás
|
1.14 ± 0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
El número de
|
1.32 ± 0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
- ¿ Qué?
|
3.05 ± 0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H.
|
4.19 ± 0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90 ± 0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17 ± 0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Características:
1Posicionamiento preciso: El diseño del diente de la polea de la cinta de tiempo de los dientes trapezoidales se deriva de engranajes, que pueden proporcionar capacidades de posicionamiento precisas.Esto los hace muy útiles en aplicaciones que requieren transmisión y posicionamiento precisos, tales como máquinas herramienta, maquinaria textil, electrodomésticos, equipos comerciales y transmisión del árbol de levas en motores.
2. Transmisión eficiente: La polea de la cinta de tiempo de los dientes trapezoidales coincide con la forma del diente de la cinta de tiempo para proporcionar una dentadura positiva, similar a una transmisión de cadenas o engranajes.Este engranaje hacia adelante puede proporcionar una mayor eficiencia de transmisión y reducir la pérdida de energía.
3. Reducir el deslizamiento y el golpe de retorno: El diseño del diente de la polea de la cinta de tiempo de los dientes trapezoidales puede reducir eficazmente el deslizamiento y el golpe de retorno.Esto significa que en aplicaciones con altas velocidades y grandes cambios de par, las poleas de cinturón con dientes trapezoidales pueden proporcionar un rendimiento de transmisión más estable y confiable.
4Capacidad de transmisión de torque elevado: El diseño de la polea trapezoidal permite que pueda soportar una transmisión de torque elevado.Esto los hace ideales para aplicaciones que requieren un alto par de salida, como las máquinas industriales y los motores de automóviles.
5Amplia disponibilidad: La polea de tiempo de dientes trapezoidales tiene una amplia gama de especificaciones dentales, incluidas MXL, XL, L, H, XH, XXH y otras especificaciones.Esto hace que las poleas síncronas trapezoidales con dientes sean muy comunes en el mercado y fácilmente disponibles..

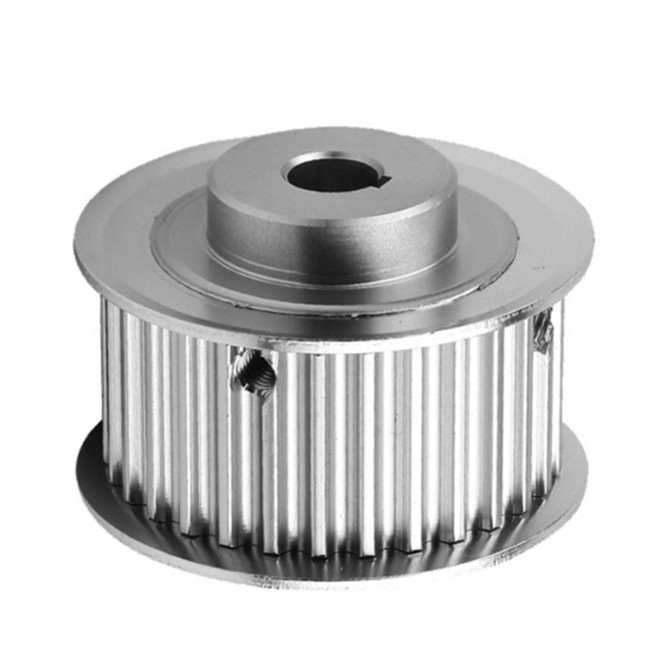

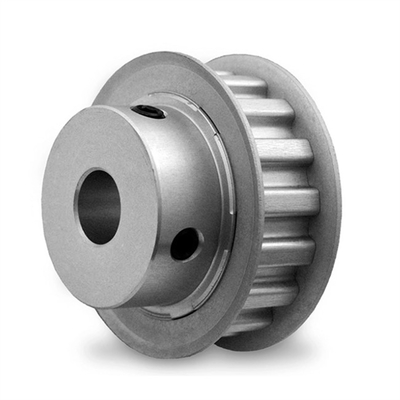

Fotos de referencia:
