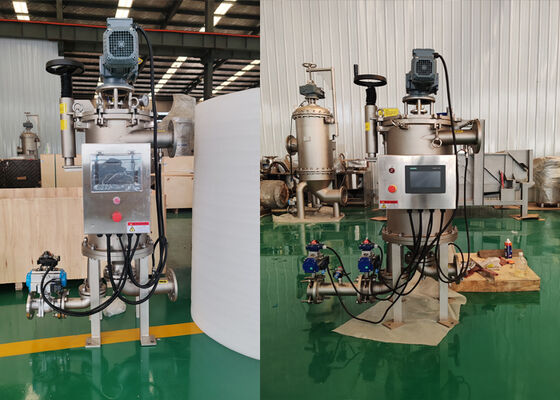

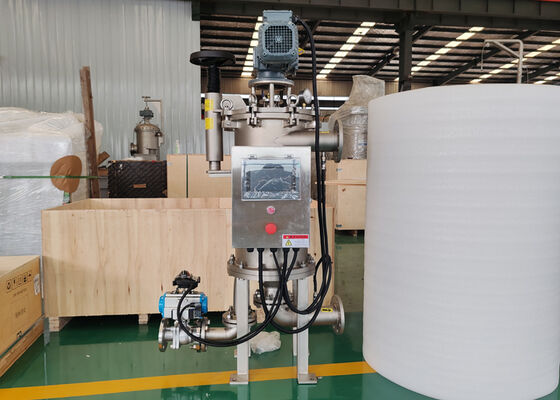

Filtro autolimpiante con raspador externo para filtración de líquidos de alta viscosidad

El líquido entra al filtro por la entrada y fluye hacia adentro desde la superficie exterior del elemento filtrante. El extremo inferior del elemento filtrante (malla de alambre de cuña) está conectado a la salida, y el líquido fluye hacia afuera por la salida. Cuando se intercepta una cierta cantidad de impurezas en la superficie del elemento filtrante (malla de alambre de cuña), se inicia el procedimiento de limpieza a un tiempo fijo o según la diferencia de presión establecida. El motor de reducción acciona la cuchilla raspadora unida oblicuamente a la superficie exterior del elemento filtrante para que gire y raspe las impurezas de la superficie exterior del elemento filtrante (malla de alambre de cuña). Las impurezas abandonan la superficie del elemento filtrante (malla de alambre de cuña) a lo largo de la rasqueta y caen al fondo del filtro con el líquido descendente. La placa barredora giratoria barre las impurezas pesadas del fondo hacia la cámara de recolección de aguas residuales. Las impurezas se acumulan en la cámara de recolección de aguas residuales y en el fondo del filtro. La válvula de drenaje se abre automáticamente a un tiempo fijo para descargar el líquido que contiene impurezas de alta concentración por el puerto de drenaje. Si es necesario, el líquido residual descargado puede ser recuperado.
