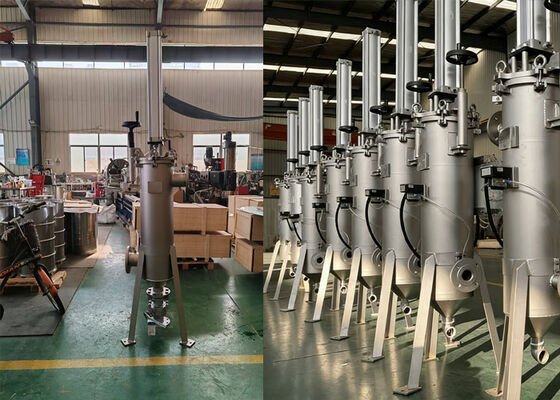

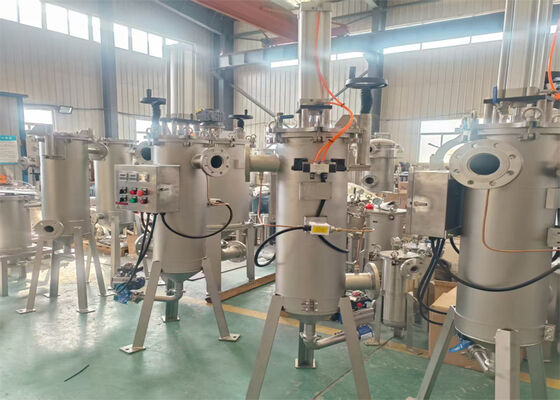

Filtro autolimpiante automático de tipo neumático para uso industrial a prueba de explosiones



El filtro de autolimpieza de raspador neumático es una unidad de filtración de alta eficiencia.Adopta una estructura de raspado mecánico para eliminar automáticamente las partículas contaminantes de la pared interna del cartucho de filtro y permite una filtración en línea ininterrumpidaDesarrollado principalmente para condiciones de trabajo de alta viscosidad, puede manejar la viscosidad de líquido hasta 800.000 mPa·s, con una precisión de filtración que oscila entre 50 y 1500 micras.El dispositivo filtra con precisión los fluidos raspando rápidamente la suciedad de la superficie del cartucho para eliminar grandes cantidades de impurezas de manera eficiente, lo que lo hace perfecto para la filtración de agua y diversos líquidos viscosos.



[Modo de filtración]

El líquido entra por la entrada. Un raspador en forma de disco, cargado de resorte, presiona fuertemente contra la superficie interna del elemento filtro, descansando en su extremo superior.El líquido pasa a través del raspador y fluye hacia afuera desde la superficie interna del elemento filtroLas impurezas quedan atrapadas en esta superficie interior, mientras que el líquido filtrado sale por la salida.el elemento filtrante se limpia al alcanzar un umbral de presión diferencial preestablecido o a intervalos programados.



[Modo de limpieza]

Un cilindro neumático impulsa el raspador en un movimiento vertical recíproco para limpiar el elemento del filtro.las impurezas son empujadas por el raspador hacia el fondo de la carcasa del filtro,donde las impurezas de alta densidad se depositan en la cámara de recogida de suciedad.Durante el movimiento ascendente, las impurezas residuales se raspan y se empujan hacia la parte superior del elemento filtro;Estas impurezas son luego eliminadas por el líquido que fluye., pasan de nuevo a través del raspador, vuelven a la superficie interna del elemento filtro y posteriormente se raspan durante el siguiente movimiento hacia abajo. Cada ciclo de limpieza consta de múltiples movimientos;una vez limpiada la superficie del elemento filtranteLa filtración continúa ininterrumpidamente durante el proceso de limpieza.



[Modo de descarga]

Después de múltiples ciclos de limpieza,una vez que las impurezas se han acumulado hasta un cierto volumen,se abre periódicamente la válvula de descarga para expulsar el líquido residual que contiene una alta concentración de impurezas;Si es necesario, estas impurezas también pueden ser recuperadas.



Modelo de filtro	Filtra el dia interno.	Altura del filtro	El grosor	Precisión de filtración
Se trata de un producto de fabricación en la Unión Europea.	250 mm	1 000 mm	3 mm	20 micrones
Se trata de un producto de fabricación en la Unión Europea.	300 mm	Las demás:	4 mm
Se trata de un producto de fabricación en la Unión Europea.	500 mm	1750 mm	6 mm



1)Apertura de ranura de alta precisión: Min. ranura de 20 micras.
2)Alto grado de automatización:puede trabajar en línea continuamente, sin limpieza manual frecuente.
3)Construcción de acero inoxidable:prevención de la corrosión y el óxido.
4)No hay consumibles desechables: ahorrar costes en los medios de filtración y en el medio ambiente.
