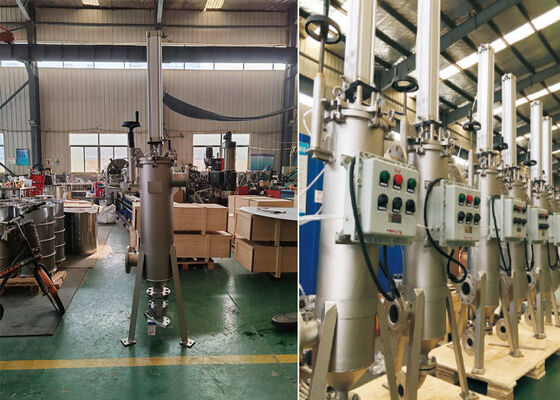

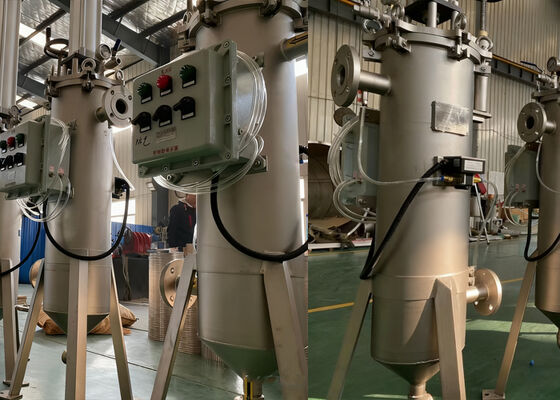

Filtro raspador de autolimpieza automática industrial para petroquímica



Este filtro autolimpiante tipo rascador, accionado por aire, pertenece a equipos de filtración de alto rendimiento. Utiliza piezas rascadoras mecánicas para eliminar automáticamente los contaminantes particulados de la superficie interior del elemento filtrante y mantiene una filtración continua en línea. Diseñado para medios de alta viscosidad, soporta una viscosidad máxima de 800.000 mPa·s y presenta una precisión de filtración de 50-1500 micras. Al desprender rápidamente los contaminantes de la superficie del filtro, logra una separación precisa y una alta capacidad de retención de suciedad, adecuada para purificar agua y todo tipo de líquidos espesos.



[Modo de filtración ]

El líquido entra por la entrada. Un rascador en forma de disco, accionado por resorte, presiona firmemente contra la superficie interior del elemento filtrante, apoyado en su extremo superior. El líquido pasa a través del rascador y fluye hacia afuera desde la superficie interior del elemento filtrante; las impurezas quedan atrapadas en esta superficie interior, mientras que el líquido filtrado sale por la salida. Con el tiempo, las impurezas se acumulan gradualmente y aumenta la presión diferencial; en consecuencia, el elemento filtrante se limpia al alcanzar un umbral de presión diferencial preestablecido o en intervalos programados.



[Modo de limpieza ]

Un cilindro neumático acciona el rascador en un movimiento vertical alternativo para limpiar el elemento filtrante. Durante la carrera descendente, el rascador empuja las impurezas hacia el fondo de la carcasa del filtro, donde las impurezas de alta densidad se asientan en la cámara de recolección de suciedad. Durante la carrera ascendente, las impurezas residuales se raspan y se empujan hacia la parte superior del elemento filtrante; estas impurezas son luego arrastradas por el líquido en flujo, regresan a través del rascador, vuelven a la superficie interior del elemento filtrante y posteriormente son raspadas durante la siguiente carrera descendente. Cada ciclo de limpieza consta de múltiples carreras; una vez que la superficie del elemento filtrante ha sido limpiada, su capacidad de filtración se restaura. La filtración continúa sin interrupción durante el proceso de limpieza.



[Modo de descarga ]

Después de múltiples ciclos de limpieza, una vez que las impurezas se han acumulado hasta cierto volumen, la válvula de descarga se abre periódicamente para expulsar el líquido residual que contiene una alta concentración de impurezas; si es necesario, estas impurezas también pueden recuperarse.



Modelo de filtro	Diámetro interior del filtro.	Altura del filtro	Espesor	Precisión de filtración
HT-D219	250mm	1000mm	3mm	20 micras
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Abertura de ranura de alta precisión: Mín. Ranura 20 micras.
2)Alto grado de automatización: Puede funcionar en línea de forma continua, sin limpieza manual frecuente.
3)Estructura de acero inoxidable: prevención de corrosión y óxido.
4)Sin consumibles desechables: Ahorro en costes de medios filtrantes y costes medioambientales.
