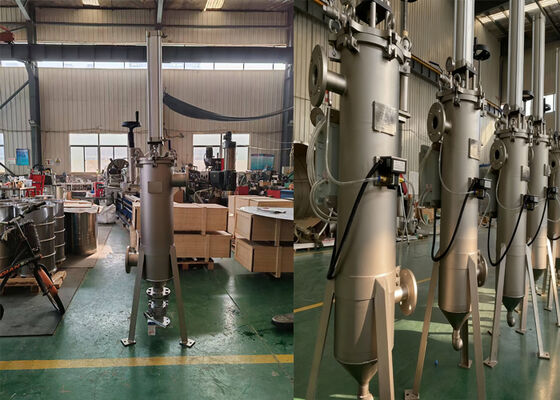

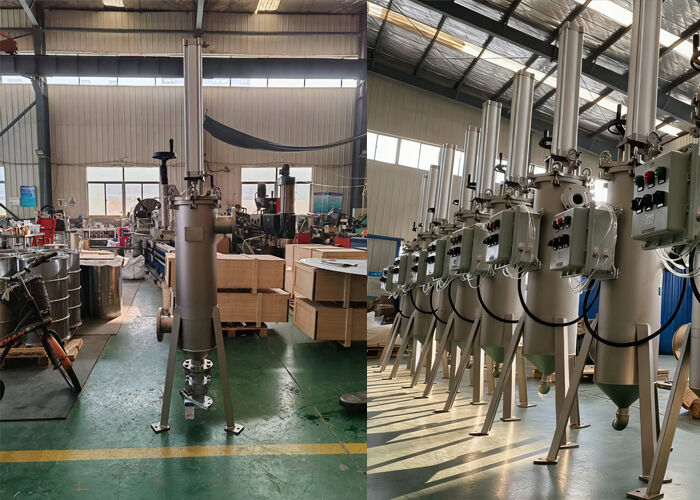

Filtro autolimpiante de raspado neumático completamente automatizado



Los filtros autolimpiantes con rasqueta neumática son dispositivos de separación de fluidos de alta eficiencia. Con un sistema de raspado mecánico, pueden limpiar las impurezas sólidas en la cara interna del elemento filtrante automáticamente y realizar operaciones de filtración continua en línea. Optimizados para aplicaciones de alta viscosidad, el equipo tolera viscosidades de hasta 800.000 mPa·s y cubre finuras de filtración de 50 a 1500 micras. Realiza una filtración precisa mediante raspado superficial rápido, capturando eficazmente contaminantes masivos, y es ampliamente aplicable al tratamiento de agua y múltiples fluidos viscosos.



[Modo de Filtración ]

El líquido entra por la entrada. Una rasqueta en forma de disco, cargada por resorte, presiona firmemente contra la superficie interior del elemento filtrante, apoyada en su extremo superior. El líquido pasa a través de la rasqueta y fluye hacia afuera desde la superficie interior del elemento filtrante; las impurezas quedan atrapadas en esta superficie interior, mientras que el líquido filtrado sale por la salida. Con el tiempo, las impurezas se acumulan gradualmente y la presión diferencial aumenta; en consecuencia, el elemento filtrante se limpia al alcanzar un umbral de presión diferencial preestablecido o en intervalos programados.



[Modo de Limpieza ]

Un cilindro neumático acciona la rasqueta en un movimiento vertical alternativo para limpiar el elemento filtrante. Durante la carrera descendente, las impurezas son empujadas por la rasqueta hacia el fondo de la carcasa del filtro, donde las impurezas de alta densidad se asientan en la cámara de recolección de suciedad. Durante la carrera ascendente, las impurezas residuales se raspan y se empujan hacia la parte superior del elemento filtrante; estas impurezas son luego arrastradas por el líquido en flujo, pasan de nuevo a través de la rasqueta, regresan a la superficie interior del elemento filtrante y son posteriormente raspadas durante la siguiente carrera descendente. Cada ciclo de limpieza consta de múltiples carreras; una vez que la superficie del elemento filtrante ha sido limpiada, su capacidad de filtración se restaura. La filtración continúa sin interrupción durante el proceso de limpieza.



[Modo de Descarga ]

Después de múltiples ciclos de limpieza, una vez que las impurezas se han acumulado hasta cierto volumen, la válvula de descarga se abre periódicamente para expulsar el líquido residual que contiene una alta concentración de impurezas; si es necesario, estas impurezas también pueden ser recuperadas.



Modelo de Filtro	Diámetro Interior del Filtro	Altura del Filtro	Espesor	Precisión de Filtración
HT-D219	250mm	1000mm	3mm	20 micras
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Apertura de ranura de alta precisión: Mín. Ranura 20 micras.
2)Alto grado de automatización: Puede funcionar en línea de forma continua, sin limpieza manual frecuente.
3)Estructura de acero inoxidable: Prevención de corrosión y óxido.
4)Sin consumibles desechables: Ahorro de costes de medios filtrantes y costes medioambientales.
