100-500 m/min Línea de producción de papel Kraft de doble forma larga y de forma larga

Multi de formación larga doble - cadena de producción del cilindro, cadena de producción del papel de Kraft

Solicitud:

Se utiliza principalmente para fabricar papel Kraft, papel corrugado, papel liner, cartón de papel, etc.

Flujo de tecnología de equipos:

Caja de entrada con colchón de aire---cable doble (capa superior y cable base)--- preprensa de corte 750/φ800---prensa de rodillo gigante de fieltro doble φ1320---prensa de rodillo gigante de fieltro doble φ1320--- secado frontal: 20 juegos de secador de Φ1800 mm (la disposición es 6+8+8)--- φ800/φ800 máquina calibradora---sección seca trasera: 6 juegos de secadores de Φ1800 mm (6)---calandra dura de doble rodillo---B/M (posición reservada)---máquina enrolladora de tambor tipo rollos horizontales.

• Principales parámetros técnicos
• 1.1parámetros técnicos

Producto de papel: papel Kraft, tablero Test Liner

Peso base: 110～150 g/m2

Calcular el peso base: 112 g/m2

Ancho de corte: 3600 mm

Ancho del carrete: 3350 mm

Ancho del cable: 3800 mm

Velocidad de la boquilla: 3650 mm

Velocidad de trabajo: 300m/min

Velocidad de diseño: 350m/min

Velocidad de avance: 25 m/min

Capacidad nominal: 68t/d (112gsm, 150m/min, 3300mm, 100% de eficiencia)

Calibre: 4350 mm

Tipo de unidad: Unidad seccional de convertidor de frecuencia de CA

Disposición: disposición de una sola capa, máquina del lado derecho (parado frente a la máquina del carrete y mirando en la dirección de la máquina, el lado de transmisión está en el lado derecho)

1.2 condición tecnológica 1.2.1 Proporción de pulpa

Capa superior: % de pulpa

Capa base: % de pulpa

1.2.2 Gramaje del papel y consistencia de la pulpa.

Capa superior: 40~60g/m2 Consistencia de pulpa: 0,3~0,6%

Capa base: 70~90g/m2 Consistencia de pulpa: 0,5~1,0%

1.2.3 parámetros de la tecnología del papel

Sequedad en prensa: ≥22%

Sequedad en secadora: ≥44%

Sequedad en máquina calibradora: 92%

Sequedad fuera de la máquina encoladora: 65~70%

Cantidad de pegamento para dimensionamiento: 2,5 ~ 3 g/m²(cada superficie), contenido de sólidos del pegamento: 8~12%

Sequedad del papel acabado: 92%

Porcentaje de contracción horizontal (promedio): ≤4%

Déficit de humedad horizontal: ≤±7,5%

Déficit de gramaje horizontal: ≤±1,0%

Sequedad cuando cada capa de papel se recombina: ≥12%

1.3 tensión del revestimiento de alambre y fieltro

Alambre de conformado 8kN/m 7kN/m

fieltro 5kN/m 4kN/m

alambre seco 5kN/m 3kN/m

1.4 requisitos sobre agua, electricidad, vapor y aire comprimido 1.4.1 agua dulce y agua clarificada

Requisitos: puro, incoloro, sin arena.

Presión: 3MPa, 0.4MPa dos tipos

Válvula PH: 6-8

1.4.2 fuente de alimentación

Tensión del motor: 380/220±5%

Tensión de control: 24V

Frecuencia: 50HZ±1%

1.4.3

Presión de vapor: máx. Presión de trabajo del secador: 0,5 MPa.

1.4.4 sistema hidráulico

Presión nominal: 16Mpa

Establecer presión de trabajo: 14Mpa

Precisión del aceite filtrado: 20μm

Temperatura del aceite de suministro: ≤30 ℃

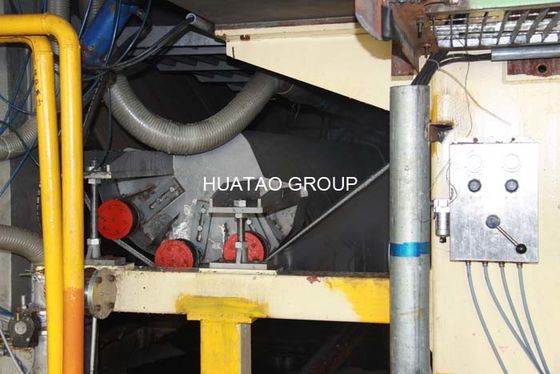

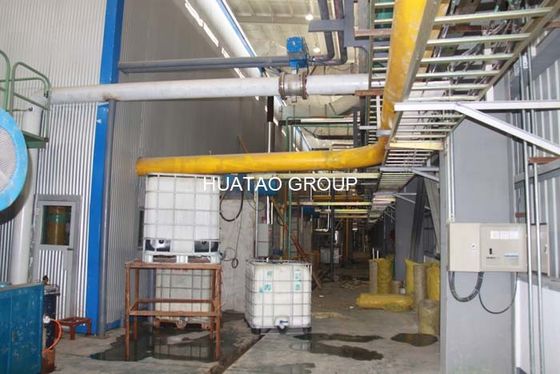

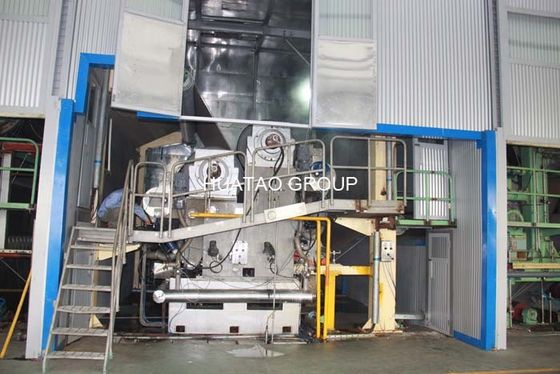

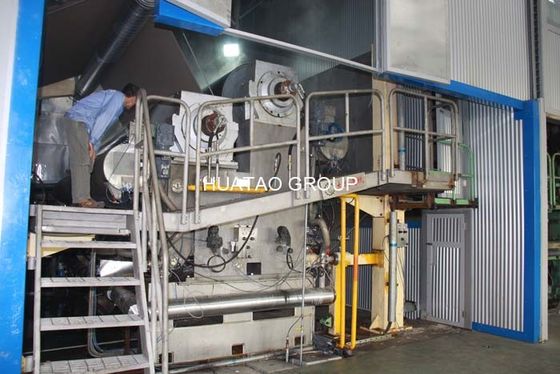

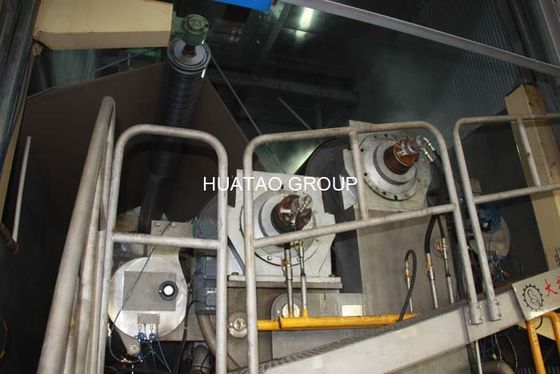

Fotos:
